防水劑咨詢(xún)139-2289-6181
工期節(jié)省
成本節(jié)省
壽命提高
熱門(mén)關(guān)鍵詞： 永凝液DPS每平方米用量 永凝液DPS優(yōu)勢(shì) DPS永凝液使用方法 永凝液DPS用途
結(jié)構(gòu)自防水產(chǎn)品對(duì)C30混凝土性能影響的試驗(yàn)研究
為探究科洛永凝液DPS（外涂型產(chǎn)品）和科洛水性無(wú)機(jī)納米抗裂防滲劑（內(nèi)摻型產(chǎn)品）單獨(dú)及共同使用對(duì)C30混凝土性能的影響，設(shè)定基準(zhǔn)、內(nèi)摻、外涂和內(nèi)摻+外涂共四種方式，對(duì)C30混凝土抗壓強(qiáng)度、抗折強(qiáng)度、碳化性能、抗水滲透壓力、抗凍融性能（單面鹽凍法）、早期抗裂性能等進(jìn)行測(cè)試及對(duì)比分析，測(cè)試按照《混凝土物理力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50081-2019和《普通混凝土長(zhǎng)期性能和耐久性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50082-2009的有關(guān)規(guī)定執(zhí)行。
結(jié)構(gòu)自防水對(duì)C30混凝土性能影響的試驗(yàn)研究用原材料如下：水泥為P.O 42.5水泥，混凝土用砂為Ⅱ區(qū)中砂，石子為5～25mm的連續(xù)級(jí)配碎石，減水劑為聚羧酸系減水劑（非引氣型），拌和水為北京市自來(lái)水，科洛結(jié)構(gòu)自防水技術(shù)（深圳）有限公司提供的永凝液DPS（外涂型產(chǎn)品）和科洛水性無(wú)機(jī)納米抗裂防滲劑（內(nèi)摻型產(chǎn)品），內(nèi)摻用量為膠凝材料總質(zhì)量的2%。
結(jié)構(gòu)自防水對(duì)C30混凝土性能影響的試驗(yàn)研究用混凝土配合比見(jiàn)表2-1，其中基準(zhǔn)組和外涂組試塊采用一組配合比，內(nèi)摻和內(nèi)摻+外涂組試塊采用另一組配合比。
|
組別 |
編號(hào) |
備注 |
水灰比 |
砂率/% |
P.O42.5水泥/kg |
礦粉/kg |
粉煤灰/kg |
砂/kg |
石子/kg |
水/kg |
PC/ kg |
科洛抗裂防滲劑/kg |
|
基準(zhǔn)配合比 |
KS1-1 |
基準(zhǔn) |
0.48 |
43 |
198 |
72 |
90 |
794 |
1053 |
173 |
4.67 |
0 |
|
KS1-3 |
外涂 |
|||||||||||
|
內(nèi)摻配合比 |
KS1-2 |
內(nèi)摻 |
0.46 |
43 |
198 |
72 |
90 |
794 |
1053 |
166 |
4 |
7.2 |
|
KS1-4 |
內(nèi)摻+外涂 |
注1：混凝土坍落度控制在180mm～200mm，PC用量根據(jù)坍落度測(cè)試情況進(jìn)行調(diào)整， PC為一次性加入。
注2：外涂組試件（編號(hào)KS1-3）按基準(zhǔn)組配合比攪拌、成型，并按規(guī)定齡期浸泡于科洛DPS永凝液中。
注3：內(nèi)摻+外涂組試件（編號(hào)KS1-4）按內(nèi)摻組配合比攪拌、成型，并按規(guī)定齡期浸泡于科洛DPS永凝液中。

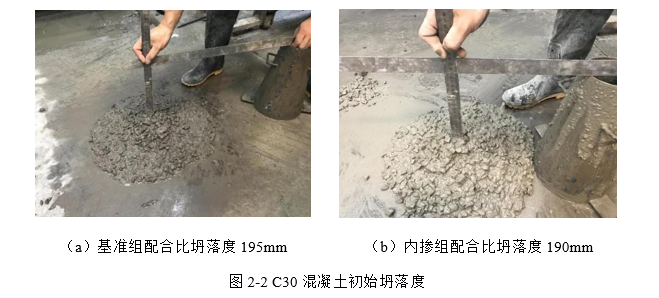

按照表2-1配合比配制的混凝土，初始坍落度結(jié)果見(jiàn)下圖2-2。
2.4 科洛產(chǎn)品對(duì)C30混凝土抗壓強(qiáng)度、抗折強(qiáng)度影響的試驗(yàn)研究
抗壓強(qiáng)度試驗(yàn)用混凝土試件尺寸為100mm×100mm×100mm，抗折強(qiáng)度試驗(yàn)用混凝土試件尺寸為 100mm×100mm×400mm ，試件浸泡及養(yǎng)護(hù)如下表2-2所示。
表2-2 抗壓、抗折試驗(yàn)用試件浸泡及養(yǎng)護(hù)方式
|
編號(hào) |
組別 |
浸泡及養(yǎng)護(hù)方式 |
|
KS1-1 |
基準(zhǔn) |
標(biāo)準(zhǔn)養(yǎng)護(hù)至36d（28d+1d+1d+6d ） |
|
KS1-2 |
內(nèi)摻 |
同上 |
|
KS1-3 |
外涂 |
標(biāo)準(zhǔn)養(yǎng)護(hù)至28d齡期，室內(nèi)干養(yǎng)護(hù)1d 。取出后浸泡于科洛DPS永凝液中24h ，浸入液面高出試件不少于10mm(見(jiàn)圖2-3) ，取出后，標(biāo)準(zhǔn)養(yǎng)護(hù)6d，總齡期計(jì)36d |
|
KS1-4 |
內(nèi)摻+外涂 |
同上 |
科洛產(chǎn)品對(duì)C30混凝土抗壓強(qiáng)度、抗折強(qiáng)度結(jié)果，如下表2-3所示。
表2-3 科洛產(chǎn)品對(duì)C30混凝土抗壓強(qiáng)度、抗折強(qiáng)度結(jié)果
|
編號(hào) |
組別 |
初始坍落度/擴(kuò)展度（mm） |
36d抗壓強(qiáng)度/MPa |
抗壓強(qiáng)度比/% |
36d抗折強(qiáng)度/MPa |
抗折強(qiáng)度比/% |
||||||
|
塊1 |
塊2 |
塊3 |
均值 |
塊1 |
塊2 |
塊3 |
均值 |
|||||
|
KS1-1 |
基準(zhǔn) |
195/330 |
51.6 |
51.7 |
50.2 |
51.2 |
/ |
5.8 |
5.6 |
5.9 |
5.8 |
/ |
|
KS1-3 |
外涂 |
55.6 |
54.0 |
54.8 |
54.8 |
107 |
6.0 |
6.2 |
6.1 |
6.1 |
105 |
|
|
KS1-2 |
內(nèi)摻 |
190/390 |
52.2 |
52.7 |
53.2 |
52.7 |
103 |
6.1 |
6.4 |
6.4 |
6.3 |
109 |
|
KS1-4 |
內(nèi)摻+外涂 |
52.7 |
53.5 |
53.4 |
53.2 |
104 |
6.0 |
6.7 |
6.2 |
6.3 |
109 |
|
表2-3結(jié)果表明，對(duì)于C30混凝土，外涂科洛永凝液DPS組較基準(zhǔn)組抗壓強(qiáng)度比和抗折強(qiáng)度比分別為107%和105%，內(nèi)摻科洛水性無(wú)機(jī)納米抗裂防滲劑組較基準(zhǔn)組抗壓強(qiáng)度比和抗折強(qiáng)度比分別為103%和109%，內(nèi)摻科洛水性無(wú)機(jī)納米抗裂防滲劑和外涂永凝液DPS組較基準(zhǔn)組抗壓強(qiáng)度比和抗折強(qiáng)度比分別為104%和109%。
科洛防水PPT
科洛畫(huà)冊(cè)
科洛著作
技術(shù)答疑
科洛手機(jī)站
粵公網(wǎng)安備 44030702000881號(hào)
